電磁流量計電極對測量有哪些影響?
來源: artang 發布時間: 2021-09-03 19:07:39 閱讀: 692次電磁流量計的測量原理基于法拉第電磁感應定律,導體在磁場中運動會產生感應電壓。被測介質相當于運動導體,傳感器的磁路系統相當于磁場,電磁流量計通過電極測量出介質在傳感器中運動時產生的感應電動勢,并將感應電動勢傳給轉化器處理,得到可讀的流量信號;綜上,被測介質必須是導電液體(導電率>),否則無法得到感應電動勢;若電極表面有沉淀附著,電磁流量計會由于沉淀物質的導電率不同,產生不同的問題。
A. 若電極表面的沉淀介質是非導電物質,會導致電極開路,流量計無法正常工作;
B. 若內襯的沉淀物質是導電物質,如:空氣氧化銹層或是金屬材料的沉淀物,且沉淀物質的導電率大于被測介質的導電率,會引起測量誤差,即轉換器示數偏大;
C .若內襯的沉淀物質是導電物質,但沉淀物質的導電率低于被測介質,會引發測量誤差,即轉換器的示數偏小。

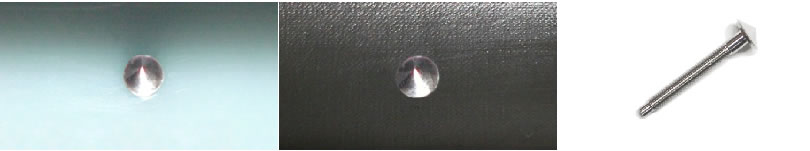

綜上,電磁流量計用于易結垢介質的測量時,例如:粗鹽水等,要注意對電磁流量計的電極表面進行定期清理,避免沉淀物質引起測量誤差。安瑞唐電磁流量計采用子彈頭電極,和普通平頭電極相比,子探頭電極的橫截面積更小,電極表面不易被介質粘附,因此測量結果受到結垢物質的影響更小。
